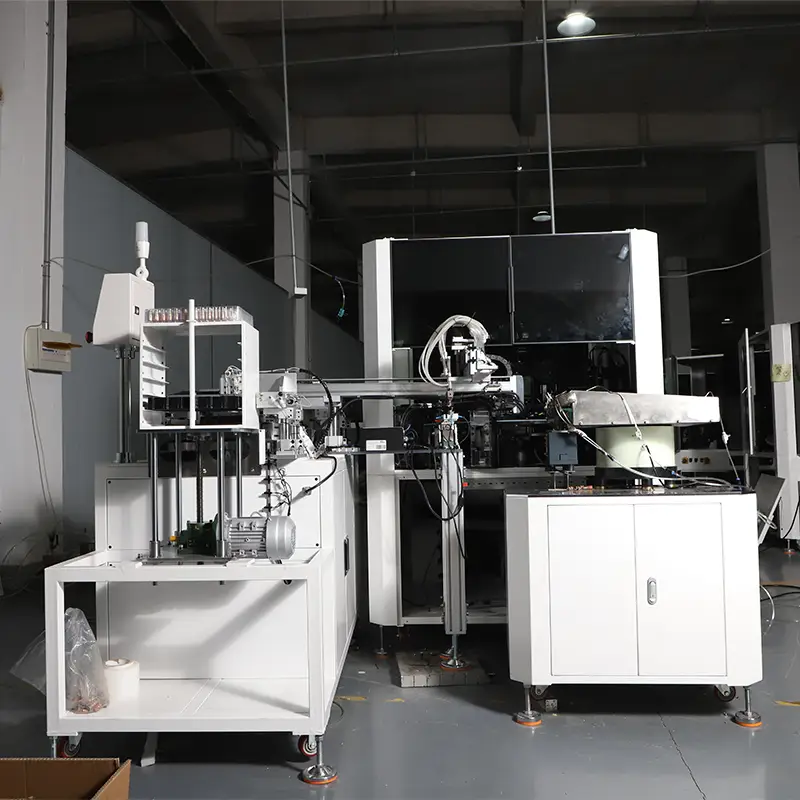

Automatyczna maszyna do kontroli wizualnej Serve Valve CCD

NINGBO LANCEINDUSTRIAL CO.,LIMITED specjalizuje się w sprzęcie do kontroli wizualnej CCD, świadcząc usługi kontroli linii produkcyjnych dla producentów masowo produkowanych komponentów chłodniczych. Ich automatyczna maszyna do kontroli wizualnej CCD Serve Valve nadaje się do scenariuszy produkcji na dużą skalę, takich jak zawory odcinające klimatyzację, umożliwiając automatyczne wykrywanie defektów.

Wyślij zapytanie

Opis produktu

Automatyczna maszyna do kontroli wizualnej Serve Valve CCD służy głównie do wizualnej kontroli wad zewnętrznych w różnego rodzaju zasuwach. Przyjmuje tryb sterowania i wyświetlania za pomocą ekranu dotykowego PLC +, wykorzystuje importowane czujniki wizyjne do wykrywania i oferuje cykliczne testowanie obrotowe. Jest szybki i łatwy w obsłudze, przy wysokim stopniu automatyzacji. Nadaje się do zewnętrznej kontroli wielu typów zasuw i posiada automatyczne monity i funkcje alarmowe podczas pracy. Od czasu jego zastosowania znacznie poprawił się poziom automatyzacji i skuteczność kontroli zewnętrznych testów zasuw zasuwowych w Chinach.

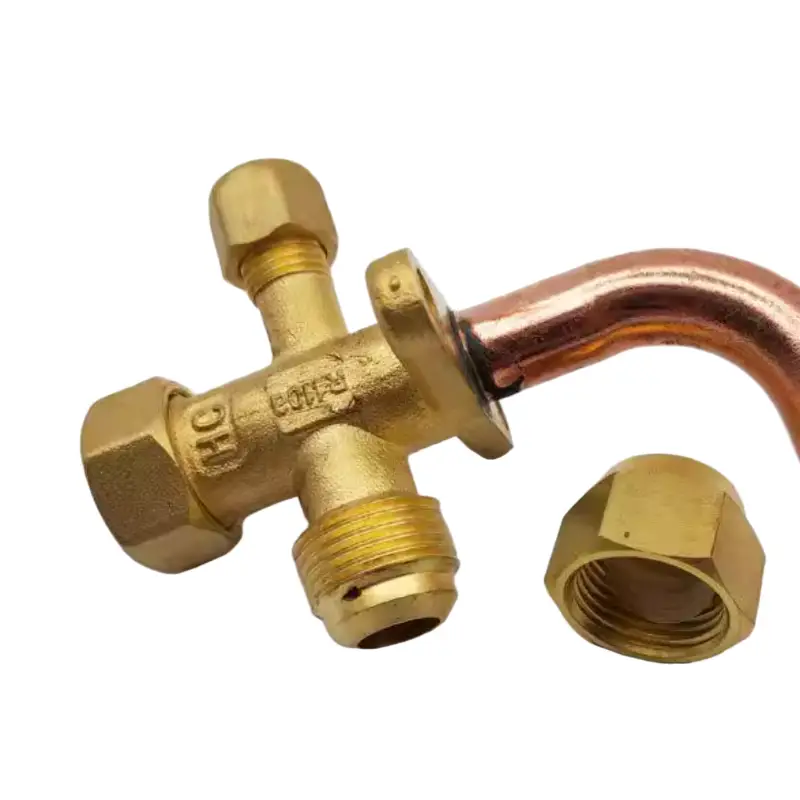

Serve Valve CCD Automatic Visual Inspection Machine

Proces i wyniki inspekcji

W porównaniu z tradycyjną inspekcją ręczną, automatyczna maszyna do inspekcji wizualnej CCD Serve Valve zapewnia wyższą wydajność i dokładność kontroli, ogranicza błędy ludzkie i może zastąpić ręczne widzenie w niebezpiecznych środowiskach nieodpowiednich do obsługi ręcznej, osiągając w ten sposób zautomatyzowane i inteligentne procesy produkcyjne. Po pierwsze, zawór serwujący jest umieszczony na platformie inspekcyjnej. Następnie system automatycznie obraca i przechwytuje obrazy pod różnymi kątami, ostatecznie analizując odchylenia wymiarowe za pomocą algorytmów. Jeżeli grubość ścianki płaszcza lub średnica trzonka zaworu przekracza zakres standardowy, system natychmiast określa to jako produkt wadliwy i uruchamia alarm. W porównaniu z tradycyjną inspekcją ręczną, system ten kilkakrotnie zwiększa efektywność kontroli, jednocześnie zmniejszając odsetek fałszywych ocen.

Serve Valve CCD Automatic Visual Inspection Machine

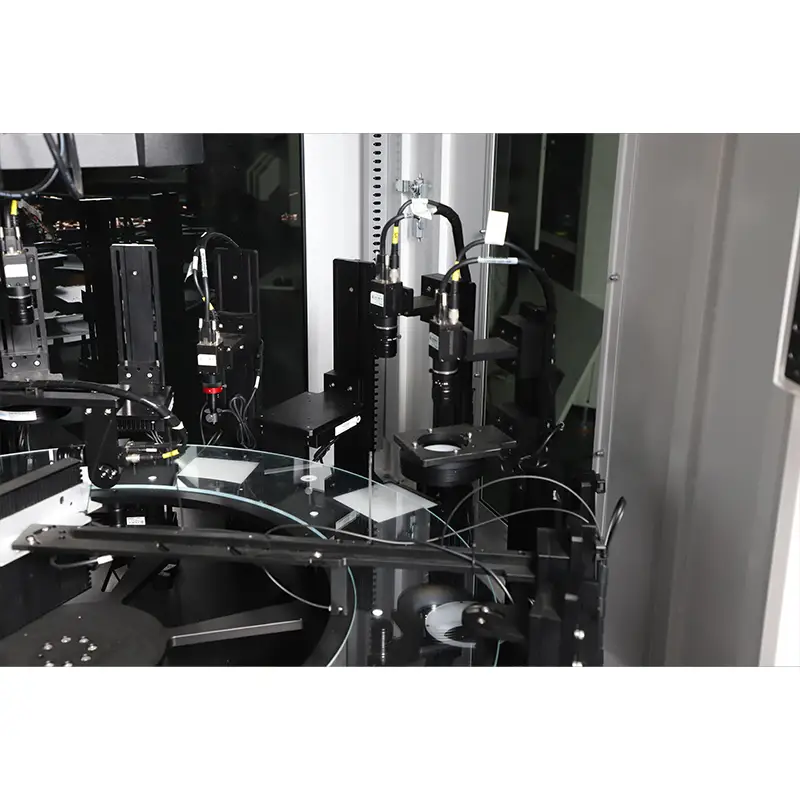

Talerz szklany Turntalbe

Etap analizy danych

Blat

Etap przechwytywania obrazu

Etap karmienia

Płyta wibracyjna

Standardy testowania wydajności

Automatyczna maszyna do kontroli wizualnej Serve Valve CCD może skutecznie poprawić poziom kontroli jakości w procesie produkcyjnym zasuw, szybko zidentyfikować i wyeliminować niekwalifikowane produkty oraz zapewnić bezpieczeństwo dostaw na rynek.

Elementy kontrolne	Treść inspekcji	Normy wymagań technicznych
Wykrywanie zasilania	Główny zasilacz	Sprawdź, czy okablowanie do każdego zacisku jest dobrze zamocowane i czy oznaczenia rurek z numerem okablowania są prawidłowe.
Wykrywanie zasilania	Obwód rozruchowy	Czy maszyna może uruchomić się normalnie?
Instalacja i testowanie maszyn	Test stabilności montażu podnóżka maszyny	Czy nakładki na stopy są uniesione i opierają się o podłoże?
Instalacja i testowanie maszyn	Test stabilności montażu podnóżka maszyny	Czy kółka są zawieszone w powietrzu?
	Prędkość jazdy	60-80 na minutę.
wydajność	wskaźnik zdawalności	Zdawalność zakwalifikowanych produktów wynosi 99,0%. Uwaga: Dopuszczalne jest fałszywe odrzucenie (produkty OK są oceniane jako produkty NG), przy współczynniku fałszywych odrzuceń wynoszącym mniej niż 5%, który różni się w zależności od konkretnej wady.
	Żywotność aparatu	Żywotność aparatu przy normalnym użytkowaniu wynosi ponad rok.
	Statystyki danych	Dane statystyczne dotyczące wykrywania w czasie rzeczywistym
	Wydajność kontroli sprzętu	(1) Jeżeli okaże się, że rozmiar lub wygląd produktu jest NG, jest on bezpośrednio rozładowywany bez alarmowania lub zatrzymywania maszyny; (2) Gdy produkt znajduje się w ciągłym stanie NG (liczba kolejnych NG może zostać ustawiona w programie), sprzęt musi uruchomić alarm i zatrzymać się (czerwone światło i dźwięk alarmu). (3) Jeżeli przez 1 minutę z rzędu brakuje materiału (regulowany limit czasu) (żaden materiał nie przechodzi pod CCD), urządzenie powinno włączyć się i zatrzymać (czerwone światło i dźwięk alarmu).
