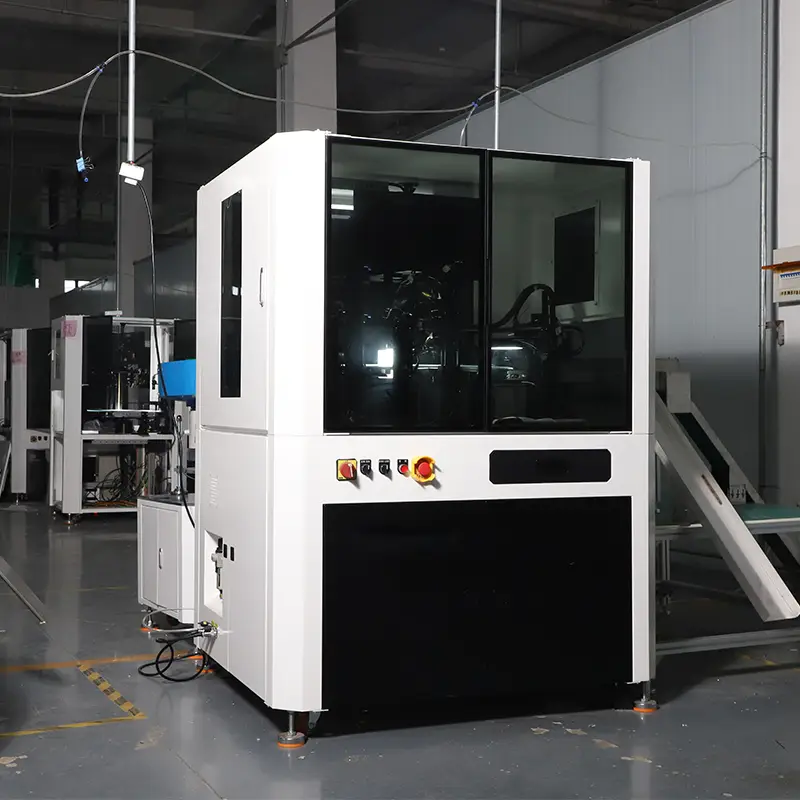

Sprzęt do automatycznej kontroli wizyjnej rur miedzianych

NINGBO LANCEINDUSTRIAL CO., LIMITED jest producentem zautomatyzowanego sprzętu do kontroli w Chinach i zajmujemy się produkcją sprzętu do kontroli wizualnej. Otrzymaliśmy wiele próśb od producentów urządzeń chłodniczych o kontrolę i przesiewanie rur miedzianych. Nasz specjalnie opracowany sprzęt do automatycznej kontroli wizyjnej rur miedzianych spełnia większość wymagań kontrolnych dla rur miedzianych

Wyślij zapytanie

Opis produktu

LANCE INDUSTRIAL wspiera niestandardową, zindywidualizowaną produkcję zautomatyzowanego sprzętu do kontroli rozmiaru i wyglądu, aby sprostać potrzebom kontroli (przesiewania) różnych produktów.

Urządzenia do automatycznej kontroli wizyjnej rur miedzianych obejmują głównie kontrolę rozmiaru, koloru, wad, plam itp., Poprawiając wydajność produkcji i kontroli.

Parametr produktu

Parametr	Specyfikacja
Precyzja kontroli	Do 1 μm (0,001 mm) (możliwość konfiguracji do 0,003 mm w przypadku zastosowań krytycznych)
Szybkość inspekcji	200-1200 sztuk na minutę (regulowane w zależności od wielkości/złożoności produktu)
Współczynnik dokładności	99,99% (zmniejszona liczba fałszywych alarmów/negatywów dzięki algorytmom uczenia się AI)
Kompatybilne materiały	Guma, metal (stal nierdzewna, aluminium), tworzywa sztuczne, szkło i materiały kompozytowe
Wykryto typy defektów	Odchylenia długości/wysokości/średnicy, materiały mieszane, odkształcenia, zadziory, czarne plamy, zadrapania

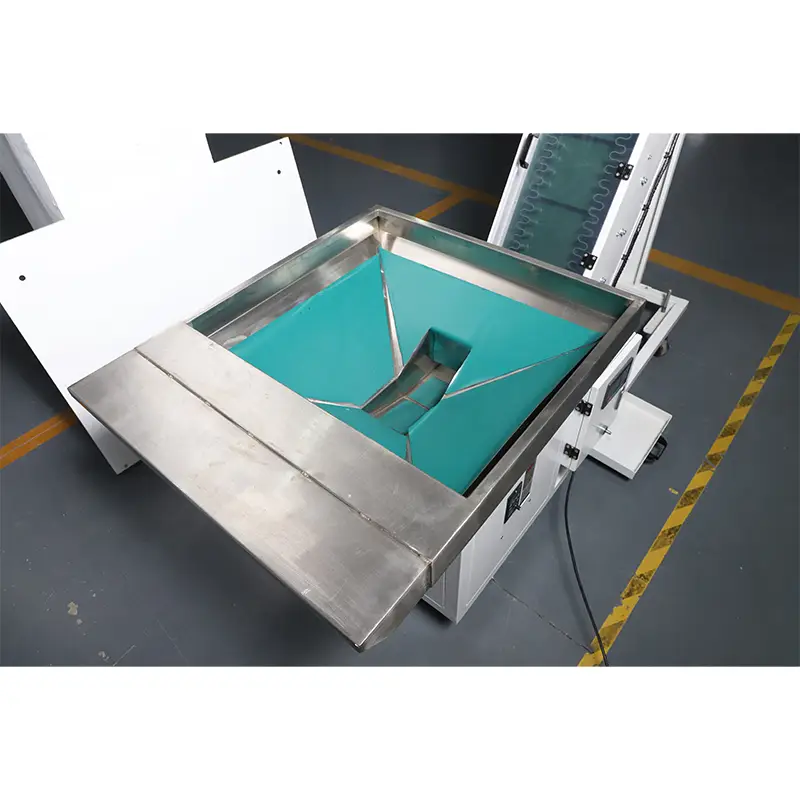

Mechanizm karmienia	Miska wibracyjna, przenośnik taśmowy lub ramię robota (możliwość dostosowania)
Zasilanie	220V AC, 50/60Hz (zgodne ze światowymi standardami)
Wymiary (dł. × szer. × wys.)	800 mm × 600 mm × 1200 mm (standard; z możliwością dostosowania do ograniczeń przestrzennych)
Waga	~150kg (różni się w zależności od konfiguracji)

Przypadki testowe

1.Przykładowy obraz:

Copper Tube Automatic Vision Inspection Equipment

2. treść inspekcji:‌

Numer seryjny	cechy	Metoda wykrywania	Czy jest to wykrywalne?
1	Wady powierzchni	GÓRNE ŚWIATŁO	TAK
2	defekty dolne	GÓRNE ŚWIATŁO	TAK

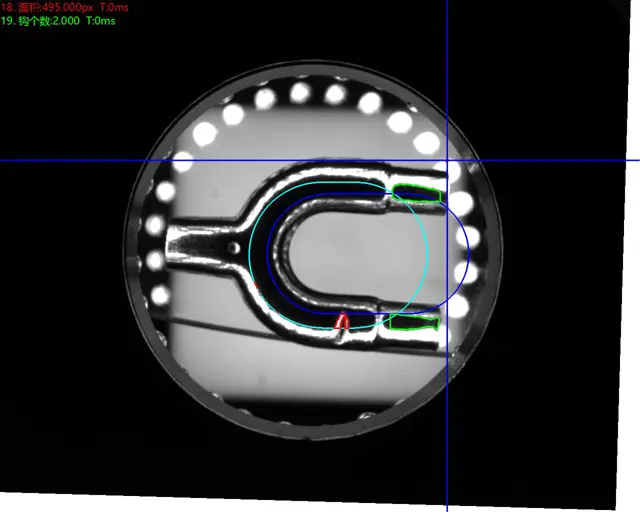

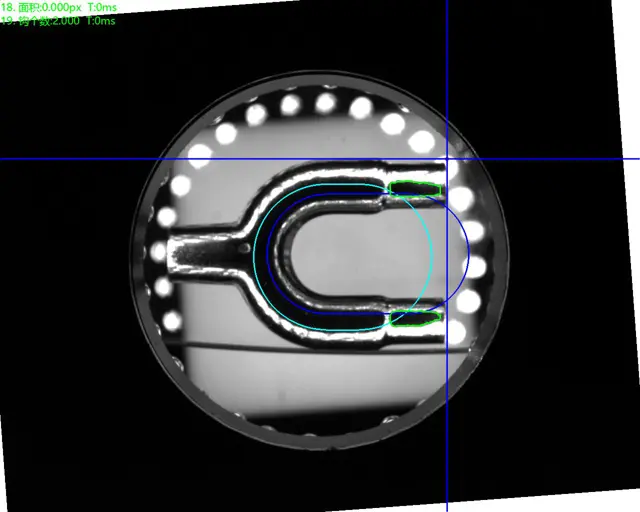

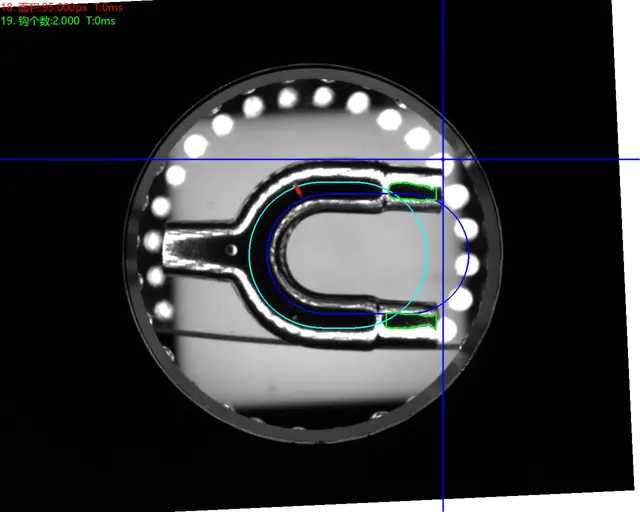

Przykładowe obrazy testowe:

Copper Tube Automatic Vision Inspection Equipment

Oryginalny obraz detekcji dolnego światła dodatniego

NG -zadrapania

NG - obrażenia

Wymagania instalacyjne:

Należy zapewnić wystarczającą przestrzeń do zainstalowania automatycznego sprzętu do automatycznej kontroli wizyjnej rur miedzianych.

Temperatura otoczenia: 0-50 stopni Celsjusza;

Wilgotność powietrza: poniżej 90% RH;

Zakłócenia elektroniczne: umieszczenie sprzętu w miejscu, w którym zakłócenia elektroniczne są minimalne.

Zasilanie: AC 220V, 50Hz, pobór mocy <1KVA.

Szczegóły produkcji

Urządzenia do automatycznej kontroli wizyjnej rur miedzianych opierają się na względnej metodzie pomiaru, obliczaniu rzeczywistych wymiarów poprzez identyfikowalność, kalibrację powiększenia, automatyczne podnoszenie krawędzi i pomiar obrazu na ekranie. W pomiarach precyzyjnych wymagane jest powiększenie 35x lub większe, aby osiągnąć dokładność na poziomie mikrona. Przy tym powiększeniu szerokość pola widzenia jest mniejsza niż 5 mm. W przypadku obiektów większych niż 5 mm należy to połączyć z odczytami analizy przemieszczenia i pomiarem okna. W coraz bardziej inteligentnych i zautomatyzowanych procesach produkcji przemysłowej wymagających wyższej precyzji i dokładności, systemy wizyjne maszynowe stanowią wysoce efektywną metodę kontroli produktów przemysłowych.
