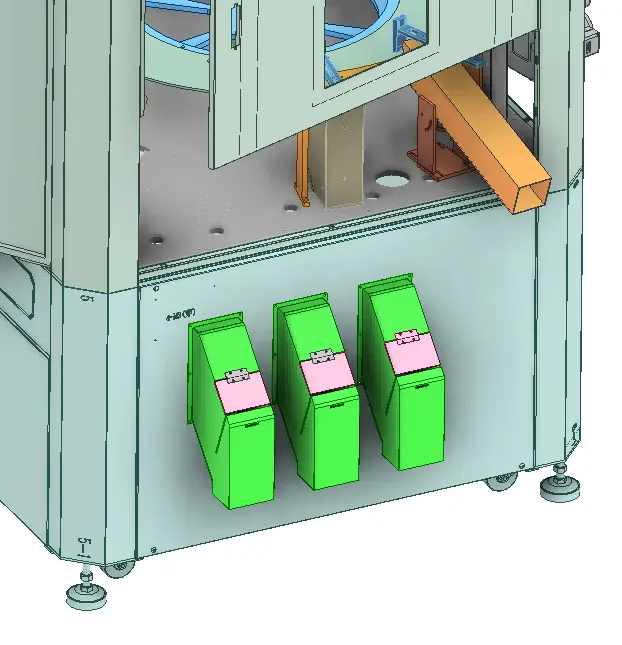

Automatyczna maszyna do wizualnego liczenia i pakowania trzpienia zaworu

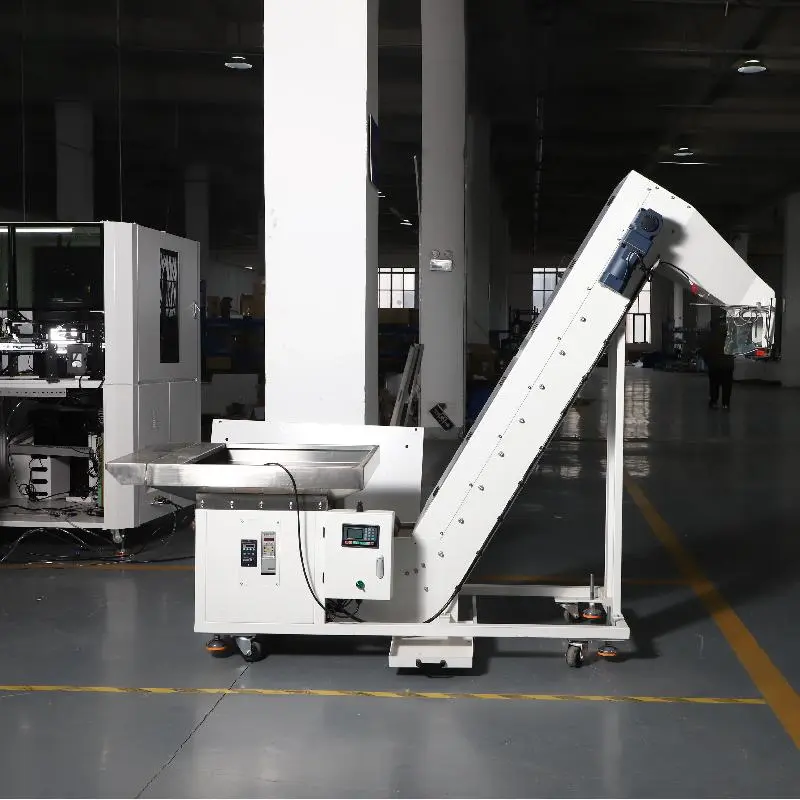

Automatyczna maszyna do wizualnego liczenia i pakowania trzpieni zaworowych to zautomatyzowane urządzenie opracowane niezależnie przez naszą firmę do kontroli wyglądu i wymiarów konstrukcyjnych produktów. Automatyczne maszyny do wizualnego liczenia i pakowania wykorzystują system sterowania PLC i system kontroli wizyjnej. Materiały transportowane przez szybki podajnik wibracyjny podawane są poprzez szklany dysk o wysokiej przepuszczalności do pola widzenia wyznaczonej kamery. Na koniec zawór elektromagnetyczny wdmuchuje powietrze, aby dokładnie sklasyfikować produkty wadliwe i dobre.

Główne parametry techniczne

automatyczna maszyna do liczenia i pakowania trzpienia zaworu

Poniżej znajduje się przykładowy przypadek kontroli przeprowadzonej przez naszą automatyczną maszynę do liczenia i pakowania. Maszyna ta ma zastosowanie do kontroli większości trzpieni zaworów.

Testowanie elementów i wymagań

1.Przykładowy obraz:

2. Testowanie elementów i wymagań

3. Przykładowy obraz testowy

NG (NIE OK)

Pytania i odpowiedzi

P1: Jaka jest rozdzielczość automatycznej maszyny do wizualnego liczenia i pakowania trzpieni zaworu?‌

Odp.: Rozdzielczość waha się od setek tysięcy do setek milionów pikseli. Na przykład 5-megapikselowy aparat osiąga teoretyczną rozdzielczość 0,02 mm w polu widzenia 100 mm.

P2: W jaki sposób automatyczna maszyna do wizualnego liczenia i pakowania trzpieni zaworów radzi sobie z szybką produkcją?‌

Odp.: Kamery o dużej liczbie klatek na sekundę, akceleracja sprzętowa (np. GPU/FPGA), zoptymalizowane algorytmy i zsynchronizowane mechanizmy wyzwalania zapewniają pozyskiwanie i przetwarzanie obrazu bez zatrzymywania linii produkcyjnej.

P3: Jaki jest wpływ czynników środowiskowych na maszynę liczącą i pakującą?‌

Odp.: Zmiany temperatury powodują rozszerzalność i kurczenie się cieplne, wpływając na precyzję; kurz zanieczyszcza obiektyw; wibracje powodują rozmycie obrazu; silne światło zakłóca obrazowanie. Aby złagodzić te problemy, wymagane są osłony ochronne, kontrola temperatury i środki tłumiące drgania.

P4: W jaki sposób maszyna licząca i pakująca radzi sobie z wibracjami i ruchem?‌

Odp.: Krótki czas naświetlania powoduje zatrzymanie ruchu, stosowane jest wyzwalanie zsynchronizowane z enkoderem, algorytmy stabilizacji obrazu lub detekcja na stacjonarnej stacji roboczej (np. gramofonie).
