Uszczelnienie pierścieniowe Tester Flash jednym kliknięciem

LANCE INDUSTRIAL to profesjonalny dostawca rozwiązań do kontroli wizyjnej i maszyn inspekcyjnych. Nasz tester pierścieniowy One Click Flash Tester charakteryzuje się wysoką dokładnością powtarzalności, rozwiązując problem słabej spójności danych w powtarzanych pomiarach tego samego produktu. Przyrząd ma prostą konstrukcję, nie wymaga skali przemieszczenia ani linijki siatkowej ani konieczności przesuwania stołu roboczego podczas pomiaru, co zapewnia doskonałą stabilność przyrządu. Ponieważ skala dokładności opiera się na pikselach kamery CCD, które nie zmieniają się w czasie lub nie mają na nie wpływu temperatura i wilgotność, dokładność instrumentu jest stabilna, a automatyczną kalibrację dokładności pomiaru można uzyskać za pomocą oprogramowania.

Cechy produktu

--Tester uszczelek pierścieniowych One Click Flash Tester Może jednocześnie mierzyć różne cechy przedmiotu obrabianego, przy czym w jednej sesji programowania mierzonych jest ponad 99 wymiarów.

--Można zmierzyć ponad 100 detali na raz: Jednoczesny pomiar jednym kliknięciem, z wieloma wymiarami mierzonymi dla każdego przedmiotu.

-- Wyniki pomiarów są wyświetlane wyraźnie: NG jest wyświetlane na czerwono, OK na zielono.

--Automatyczna regulacja ostrości: „Autofokus” automatycznie dostosowuje wysokość osi Z, aby zapewnić ostrość mierzonego obiektu.

-- Precyzyjne przetwarzanie: 1. Przetwarzanie subpikseli: dzieli piksel poniżej 0,01, stosowane do wykrywania krawędzi i pomiaru w trybie dużego pola widzenia. 2. Przetwarzanie dopasowania: wyodrębnia ponad 100 punktów pomiarowych, przeprowadza dopasowanie i identyfikuje linie, okręgi, łuki itp. Dokładność pomiaru ±2µm.

-- Wiarygodne dane: Wyniki pomiarów są spójne niezależnie od użytkownika. W przeciwieństwie do narzędzi pomiarowych 2D, które wymagają doświadczonych operatorów.

--Prosta obsługa: umieść obrabiany przedmiot i zmierz jednym kliknięciem.

Cecha produktu i zastosowanie

Aplikacja

Tester pierścieniowy One Click Flash Tester może sprawdzić wiele produktów w następujący sposób:

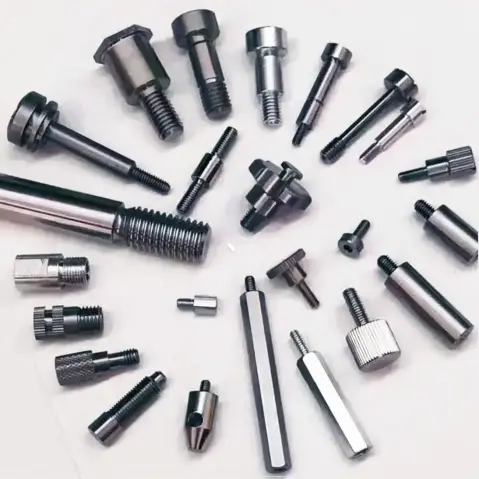

Precyzyjne części metalowe

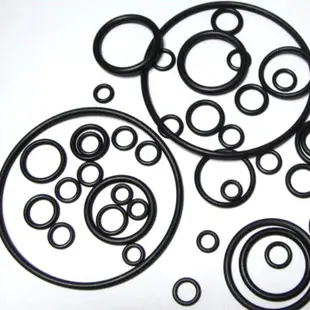

Wyroby gumowe

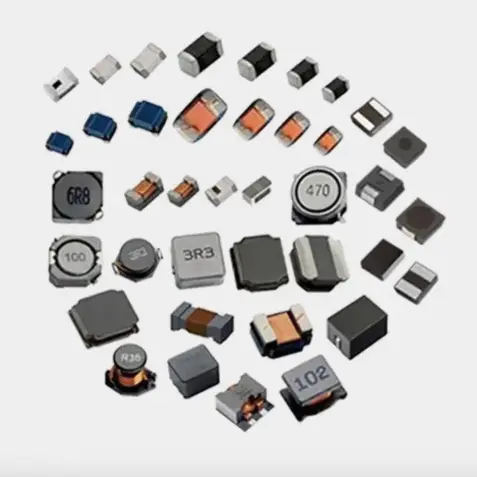

Elementy elektroniczne

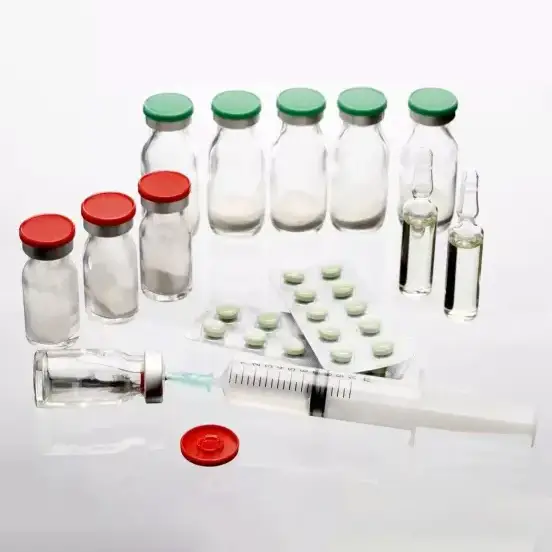

farmaceutyki

Ceramiczne materiały magnetyczne

inni

Pytania i odpowiedzi

Pytanie: Jakie produkty wykrywa głównie to urządzenie? Jaka jest jego podstawowa funkcja wykrywania?

Odpowiedź: Tester pierścieniowy One Click Flash Tester służy głównie do precyzyjnego pomiaru rozmiaru i wykrywania defektów różnych komponentów. Ma szeroki zakres zastosowań i może wykrywać różne produkty, takie jak precyzyjne części metalowe, produkty gumowe, komponenty elektroniczne, farmaceutyki, ceramiczne materiały magnetyczne itp. Szczególnie nadaje się do wykrywania pierścieni uszczelniających i innych komponentów. Podstawową funkcją jest umożliwienie jednoczesnego pomiaru wielu rozmiarów i wielu detali, dokładne uchwycenie takich problemów, jak odchylenia w wielkości produktu i wady wyglądu, a wyniki pomiarów są jasne i intuicyjne. Potrafi szybko odróżnić dobre i złe produkty, pomagając przedsiębiorstwom poprawić efektywność kontroli jakości.

Pytanie: Jaka jest dokładność pomiaru i dokładność powtarzalności? Jak zapewnić stabilność dokładności?

Odpowiedź: Dokładność pomiaru sprzętu jest podzielona na dwa tryby. Tryb szerokiego pola widzenia wynosi ±(3 + L/200) μm, a tryb wysokiej precyzji to ±(2 + L/200) μm. Dokładność powtarzalności w trybie szerokiego pola widzenia wynosi ±2 μm, a w trybie wysokiej precyzji ±1,5 μm. Stabilność dokładności można zagwarantować dzięki wielu projektom. Urządzenie ma prostą konstrukcję i nie wymaga stosowania wag przemieszczeniowych ani linijek kratowych. Podczas pomiaru nie ma konieczności przesuwania stołu roboczego, co ogranicza zakłócenia wibracyjne. Skala dokładności oparta jest na pikselach kamery CCD, które nie zmieniają się wraz z upływem czasu, temperaturą i wilgotnością. Można go również automatycznie skalibrować pod kątem dokładności pomiaru za pomocą oprogramowania, aby zapewnić długoterminową stabilność.

Pytanie: Jakie są konkretne procedury operacyjne i zalety?

Odpowiedź: Obsługa sprzętu jest niezwykle prosta. Nie są wymagani profesjonalni operatorzy. Zwykli pracownicy mogą zacząć z nim pracować po krótkim zapoznaniu się. Proces operacji polega jedynie na płynnym umieszczeniu przedmiotu w wyznaczonej pozycji, a wówczas wszystkie prace pomiarowe można wykonać jednym kliknięciem. Podstawowa zaleta operacyjna polega na tym, że doświadczenie operatora nie ma wpływu na wyniki pomiarów, co pozwala uniknąć wysokich wymagań stawianych operatorowi przez tradycyjne narzędzia pomiarowe 2D. Co więcej, może automatycznie regulować wysokość osi Z, aby uzyskać automatyczne ustawianie ostrości, zapewniając wyraźny obiekt pomiaru i jeszcze bardziej zwiększając wygodę obsługi i dokładność pomiaru.

Pytanie: Jakie są wymagania dotyczące zasilania i konfiguracje rdzenia?

Odpowiedź: Tester pierścieniowy z pierścieniem uszczelniającym One Click wymaga do zasilania napięcia wejściowego 220 V/50 Hz. Środowisko pracy powinno charakteryzować się wibracjami mniejszymi niż 0,002 mm/s i częstotliwością niższą niż 15 Hz. Może działać stabilnie po umieszczeniu na płaskim, suchym i wolnym od silnych wibracji obszarze. Podstawowa konfiguracja obejmuje 12-megapikselowy czujnik obrazu, podwójne telecentryczne soczewki optyczne, pierścieniowe źródło światła LED o 256 poziomach szarości i obsługuje technologię przetwarzania podobrazu 20:1. Minimalna jednostka wyświetlacza to 0,0001 mm, co może spełnić wymagania dotyczące precyzyjnych pomiarów w różnych scenariuszach.
